Стенд испытания пружин

Предлагаем Вашему вниманию один из вариантов исполнения стенда для испытания на циклическую усталость при растяжении и сжатии пружин. Также мы можем изготовить испытательный стенд по Вашему техническому заданию.

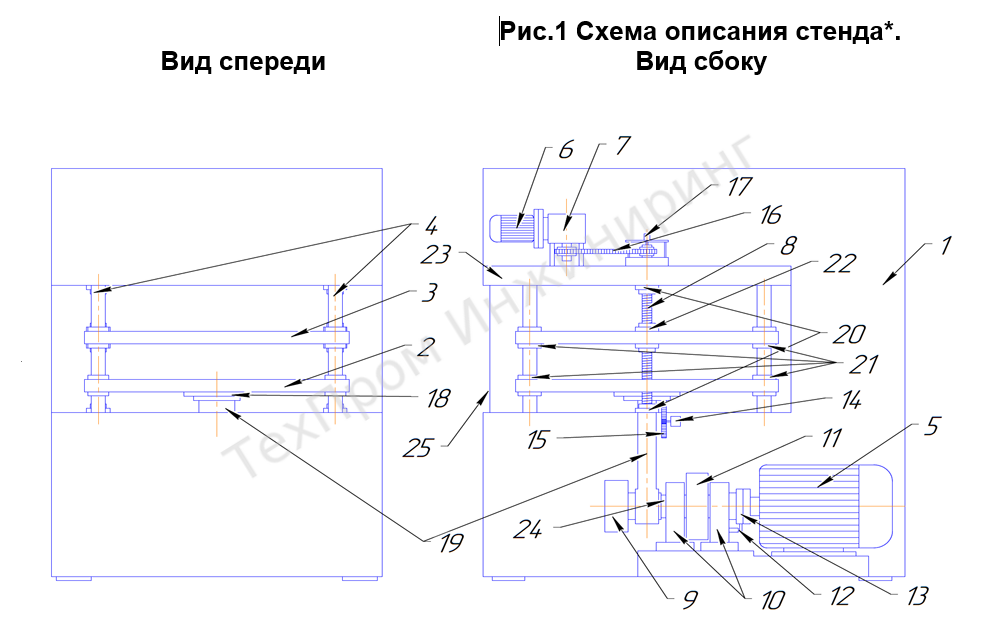

Описание работы стенда (элементы стенда показаны на Рис.1):

Все рабочие элементы стенда установлены на станине (1). Испытуемые пружины (наименьшее количество единовременно испытуемых пружин ≈ 12 шт., наибольший наружный и внутренний диаметр – 42,1 мм и 32,5 мм, наибольшая нагрузка одной пружины – 160 кгс.) при помощи специальной оснастки крепятся на нижнюю траверсу (2) стенда и поджимаются с регулируемым усилием верхней траверсой (3). Рабочая зона закрывается прозрачным экраном (25).

Нижняя траверса (2) крепится к направляющим (4) с использованием подшипников скольжения (21) и приводится в движение шатуном (19) через динамический датчик силы (18). За измерение амплитуды перемещения нижней траверсы отвечает датчик перемещения (14).

Перемещение верхней траверсы осуществляется с помощью 2 винтов (8), закрепленных на станине (1). Привод винтов (16) – цепной, с помощью червячного редуктора (7) и электродвигателя (6). Сверху на кронштейне установлен датчик перемещения верхней траверсы (17). Перемещение верхней траверсы во время проведения испытания не предусмотрено.

Главный привод стенда состоит из электродвигателя (5), соединённого с приводным валом (24) муфтой (13), устройства изменения амплитуды (9) и шатуна (19). В нижней головке шатуна установлен подшипник. Вал с помощью опор с подшипниками (10) установлен на плите. Частота оборотов электродвигателя регулируется частотным преобразователем.

Изменение амплитуды осуществляется путем поворота одного эксцентрика относительно другого. Один находится на неподвижной муфте, напрессованной на вал главного привода, другой на подвижной корзине. Внутри корзины находится планетарный редуктор, приводимый в движение низковольтным мотор-редуктором. Подача напряжения на мотор-редуктор идет через токосъемные кольца.

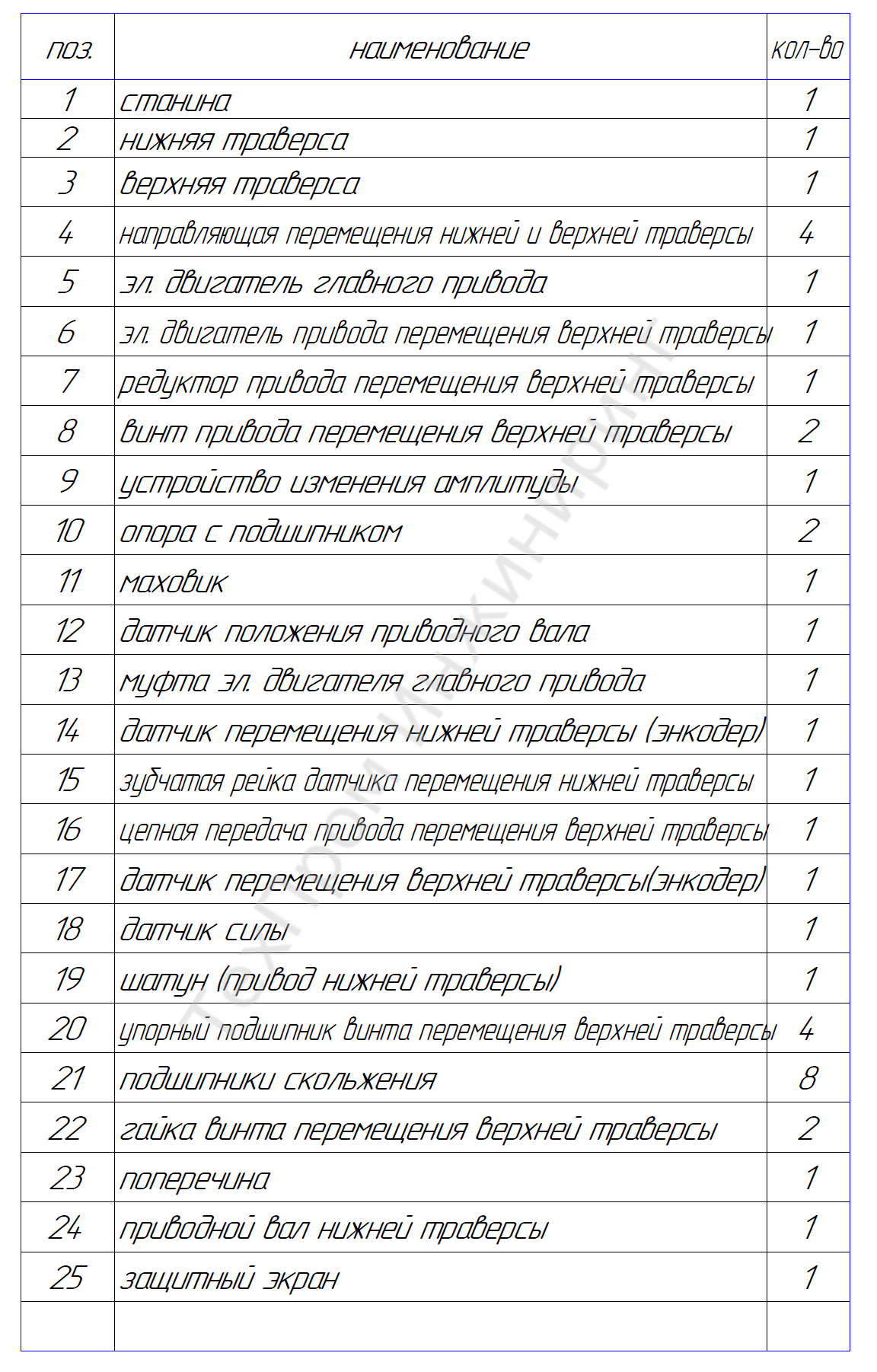

                                                                                                     Рис.2 Спецификация стенда*.

Стенд для испытания пружин — это специализированное оборудование, предназначенное для проверки характеристик и качества пружин. Оно используется в различных отраслях промышленности, таких как автомобильная, машиностроительная, строительная и другие.

  Стенды для испытания пружин бывают разных типов и конструкций, но все они выполняют одну функцию — создание нагрузки на пружину и измерение её деформации. Оборудование может быть стационарным или мобильным, ручным или автоматическим.

  Основные элементы стенда для испытания пружин включают:

- станину или основание, на котором крепятся остальные компоненты;

- нагрузочное устройство, создающее нагрузку на пружину;

- измерительные приборы, регистрирующие деформацию пружины;

- систему управления и контроля параметров испытания.

При выборе стенда для испытания пружин необходимо учитывать следующие факторы:

- тип и размеры испытываемых пружин;

- требуемые режимы испытания (статический, динамический);

- диапазон нагрузок и деформаций;

- точность и погрешность измерений;

- габариты и масса стенда;

- надёжность и ремонтопригодность оборудования.

Применение стенда для испытания пружин, разработанного и изготовленного нашей компанией, позволяет обеспечить надёжность и безопасность изделий, в которых используются пружины, а также повысить эффективность производства и снизить затраты организации.

Вы можете заказать испытательный стенд в нашей компании, а наши специалисты спроектируют и изготовят его в соответствии с Вашим Техническим Заданием.
