Стенд испытаний на герметичность
В нашей компании Вы можете купить стенд для испытаний на герметичность на заказ в соответствии с Вашими требованиями.
Наименование стенда: Стенд испытаний на герметичность универсальный.
Стенд универсальный предназначен для проведения заводских испытаний на герметичность клапанов, РВД и пр.
Параметры стенда приведены в Таблица 1.
|
Наименование параметра |
Значение |
|
Ширина, мм |
1550 |
|
Длина, мм |
1660 |
|
Высота, мм |
1500 |
|
Масса стенда, кг |
700 |
|
Электропитание |
Трехфазная сеть 380±10% В, 50 Гц |
|
Мощность установки, кВт |
20 |
- Таблица 1 – Основные параметры стенда (параметры могут быть изменены в соответствии с техническим заданием)
Эксплуатация стенда проводится при нормальных климатических условиях в закрытых взрывобезопасных помещениях без агрессивных паров и газов.
Основные технические характеристики мотор-насосной группы
Основные технические характеристики стенда приведены в Таблица 2.
|
Насос |
|
|
Модель насоса |
50НР32 |
|
Тип насоса |
Радиально-поршневой нерегулируемый |
|
Рабочий объём, см3/об |
32 |
|
Номинальное давление, МПа (бар) |
50 (500) |
|
Подача насоса при номинальной частоте вращения вала, л/мин, не менее: |
44,1 |
|
Материал уплотнений |
NBR |
|
Электродвигатель |
|
|
Типоразмер |
5АМХ160МЧУ3 |
|
Номинальная частота вращения, об/мин |
1500 |
|
Номинальная мощность, кВт |
18,5 |
|
Напряжение питания электродвигателя, В |
380/660 |
|
Тип подключения |
Звезда/треугольник |
Таблица 2 – Основные технические характеристики стенда (параметры могут быть изменены в соответствии с техническим заданием)
-
- Основные эксплуатационные характеристики приведены в таблице 3
|
Объём гидробака, л |
70 |
|
Тип рабочей жидкости (РЖ) |
И-12А ГОСТ 20799-75 |
|
Диапазон рабочей температуры РЖ, °С |
+10 …+65 |
|
Диапазон вязкости РЖ, мм2/с |
15…150 |
|
Класс чистоты РЖ по ГОСТ 17216-2001, не ниже |
12 |
|
Диапазон температуры окружающего воздуха, °С |
0…+40 |
|
Назначенный ресурс, моточасы |
20000 |
Измеряемые параметры приведены в таблице 4 (параметры могут быть изменены в соответствии с техническим заданием).
|
Наименование параметра |
Значение |
|
Температура в гидробаке, °С |
0–100 |
|
Давление в испытуемом изделии, бар |
(0–400)±1,5% |
|
Давление в напорной магистрали насоса, бар |
(0–400)±1,5% |
|
Расход РЖ через изделие, л/мин |
(6-60) ±0,5% |
Таблица 4 – Основные измеряемые параметры (параметры могут быть изменены в соответствии с техническим заданием)
Основные средства измерений приведены в таблице 5.
|
Тип СИ |
Модель |
Диапазон измерений |
Погрешность |
|
Счётчик оборотов (Тахометр) индикация расхода |
ТХ01-224.Щ2 |
|
+1 об/мин |
|
Термопреобразователь |
ДТС075-50М.В3.250 |
(-50…+180) °С |
±(0,30 + 0,005⋅|t|), где t – абсолютное значение температуры измеряемой среды, °С |
|
Манометр 0-40 МПа |
МП4-Уф |
(0–40) МПа |
1,5% |
|
Расходомер PIUSI |
K600/3 |
(6–60) л/мин |
0,5 % |
Таблица 5 – Основные средства измерения (параметры могут быть изменены в соответствии с техническим заданием)

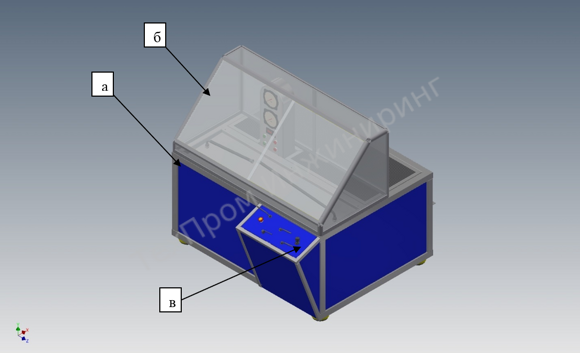

Стенд состоит из следующих основных частей (см. Рис. 1 и Рис. 2):
а. Рама стенда
б. Защитный кожух
в. Панель управления
г. Лицевая панель
д. Мотор-насосная группа
е. Шкаф электрики
ж. Столешница
Столешница (ж) предназначена для фиксации испытуемого изделия и организации подвода/отвода рабочей жидкости к нему. Панель управления (в) осуществляет функцию направления жидкости к изделию и предназначен для регулировки давления. Все составные части смонтированы на раме стенда и соединены между собой с помощью проводов, рукавов высокого давления (РВД) и труб.
Стенд предназначается для проведения заводских испытаний различных изделий на герметичность в установленных пределах.
Испытуемое изделие устанавливается на столешницу (ж) и соединяется фитингами к универсальным РВД.
Через столешницу (ж) осуществляется подвод и отвод рабочей жидкости от/к Изделию.
Во время испытания кнопками на лицевой панели(г) осуществляется запуск мотор-насосной группы и нагрев масла.
Во время испытаний возможно наблюдать за количеством расхода, установленного на сливе системы и индикатором на дверце Шкафа электрического(е) с помощью датчика расхода и индикатора.
С помощью измерителя/задатчика температуры ТРМ 202 ( установленного на лицевой панели) и кнопок «Вкл»/ «Выкл» можно управлять ТЭНами, установленными внутри гидробака.
Оформить заказ Вы можете прислав нам запрос на info@tp-i.ru, или позвонив нам по телефону +7 (495) 476-58-85
