Стенд для подачи воды и воздуха высокого и сверхвысокого давления
Ищете надежное оборудование для подачи воды и воздуха высокого и сверхвысокого давления?
Наши стенды для подачи воды и воздуха высокого и сверхвысокого давления — это оптимальное решение для ваших потребностей. Они подходят как для испытательных стендов, так и в качестве самостоятельных источников гидравлической и пневматической линии.
Основные характеристики наших стендов (могут быть изменены в соответствии с Вашим ТЗ):
- Давление: от 100 до 500 МПа.
- Подача: до 300 л/мин.
- Объем бака: до 20 литров.
- Напряжение: 220В или 380В.
Преимущества:
- Надежность: оснащены визуальным датчиком уровня гидравлической жидкости и фильтрами с тонкостью очистки для обеспечения надежной работы.
- Универсальность: подходят для различных условий эксплуатации и могут быть использованы в составе испытательных стендов или как самостоятельные источники энергии.
- Эффективность: одноступенчатые и двухступенчатые модели обеспечивают высокую производительность и долговечность.
Почему выбирают нас?
- Гарантия качества: мы гарантируем оригинальное качество и предлагаем аналоги европейских брендов.
- Удобство: работаем по всей России и СНГ.
- Поддержка: профессиональная служба поддержки всегда готова помочь.
Закажите наш стенд для подачи воды и воздуха прямо сейчас и убедитесь в его надежности и эффективности!
В состав стенда входят три основные подсистемы.
1. Система обеспечения водой высокого давления

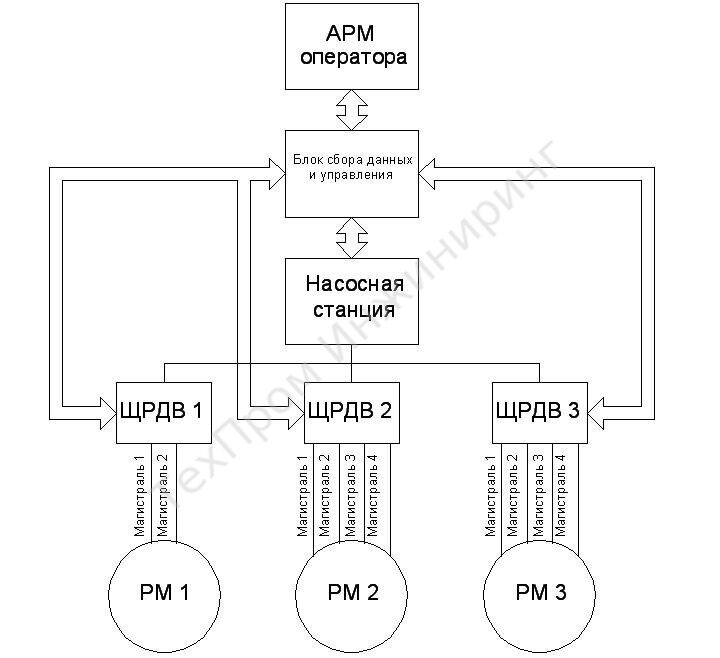

Система (рис. 1) обеспечивает подачу воды на рабочие места РМ1- 2 магистрали, РМ2,3 – 4 магистрали.
Для управления ручным и автоматическим режимом подачи воды, а также контроля давления на рабочих местах РМ1, РМ2, РМ3 предлагается разработать щиты регулирования давления воды ЩРДВ1, ЩРДВ2, ЩРДВ3 соответственно. В состав ЩРДВ входят датчики давления, вентили и запорно-регулирующая аппаратура. При реализации автоматического режима работы, сигнал управления на ЩРДВ поступает с автоматизированного рабочего места (АРМ) оператора через блок сбора данных и управления. Имеется возможность дистанционного контроля оператором давления воды на ЩРДВ. Вода на щит поступает по трубопроводам от насосной станции высокого давления, обеспечивающей рабочее давление 20 МПа и расход до 3 м3/ч, и далее по магистралям подается на рабочие места для проведения испытаний с заданными параметрами.
Рис.1. Схема системы обеспечения водой высокого давления.
2. Система обеспечения воздухом высокого давления.
Система (рис.2) предусматривает подачу воздуха давлением до 7 атм. на рабочее место РМ1 – 2 канала; на РМ2 и РМ3 по 4 канала давлением 20-30 МПа. Подача сжатого воздуха на рабочие места производится через пульт распределения газов (ПРГ1, ПРГ2, ПРГ3) стационарным компрессором, обеспечивающем расход 500 л/мин и давление до 420 атм. В пульте установлена запорно-регулирующая аппаратура для подачи и сброса воздуха, понижающий редуктор (200-7 атм.) и датчики контроля давления подаваемого сжатого воздуха. Имеется возможность дистанционного управления режимами подачи воздуха и контроля давления с АРМ оператора. Локальный наддув баллонов небольшого объема обеспечивается переносным компрессором с расходом 100-200 л/мин на давление 320 атм. Помимо этого в системе предусмотрено наличие предохранительного клапана, осуществляющего аварийный сброс давления. Сброс воздуха в атмосферу осуществляется через глушитель.
Рис.2. Схема системы обеспечения воздухом высокого давления.
3. Система обеспечения воздухом сверхвысокого давления.
Система (рис.3) предусматривает подачу воздуха сверхвысокого давления до 2070 атм. на РМ2 – 2 канала и РМ3 – 2 канала. От компрессора через мультипликатор воздух под давлением 2070 атм. поступает на раздаточный пульт (РП1, РП2). На пульте установлена запорно-регулирующая аппаратура и датчик контроля давления. После проведения испытаний, сброс воздуха в атмосферу производится через глушитель. Имеется возможность дистанционного управления процессом испытаний с АРМ оператора.
Рис.3 Схема системы обеспечения воздухом сверхвысокого давления.
При изготовлении стендов на заказ мы разделяем работы на несколько этапов:
1. Проектирование и разработка КД (включая разработку 3D моделей, схем, чертежей, руководства пользователя ПО, руководства по эксплуатации, составления ведомости покупных изделий) следующих систем:
1.1 Система регулирования подачей воды высокого давления (ЩРДВ1, ЩРДВ2, ЩРДВ3).
1.2 Система регулирования подачей газов высокого давления (ПРГ1, ПРГ2, ПРГ3).
1.3 Система регулирования подачей воздуха сверхвысокого давления (РП2, РП3).
2. Разработка программного обеспечения для управления и сбора данных.
3. Монтаж систем стенда на объекте Заказчика и пусконаладочные работы.
4. Обучение персонала Заказчика.
