Стенды для испытания и обкатки трансмиссий
Представляем стенд для испытания и обкатки трансмиссий – идеальное решение для всех, кто нуждается в высокоточном и надежном оборудовании для проверки своих систем трансмиссии.
Этот стенд оснащен передовым оборудованием и технологиями для проведения испытаний различных типов трансмиссий: механических, гидравлических и электрических.
Все средства измерения внесены в Государственный реестр СИ.
В качестве привода и нагрузочного элемента используются двигатели с преобразователем частоты (мощность подбирается исходя их технических условий).
На выходном валу редуктора установлен датчик крутящего момента и скорости.
Система сбора данных использует 4 канала температуры. Датчики температуры представляет собой магнитно-адсорбционный датчики, которые устанавливаются и настраиваются в соответствии с требованиями Заказчика.
Прибор для измерения герметичности измеряет герметичность корпуса трансмиссии.

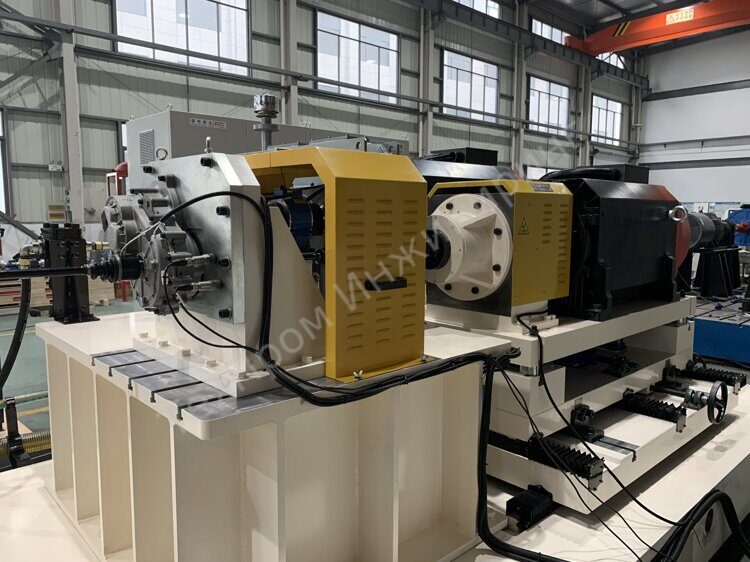

Платформа испытательного стенда выполнена с несколькими Т-образными пазами, чтобы облегчить установку редукторов различных типов.
Механическая структура стенда:

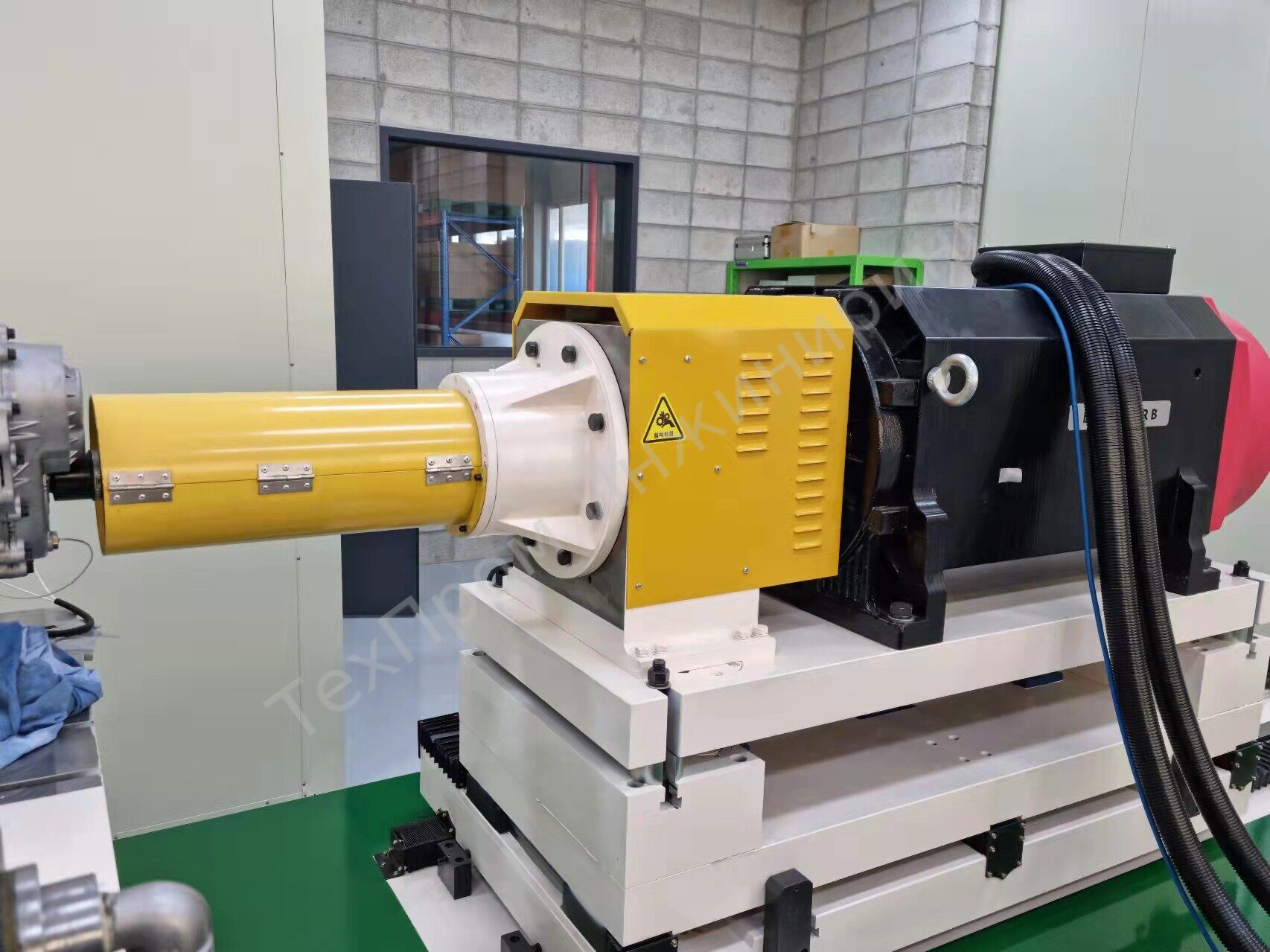

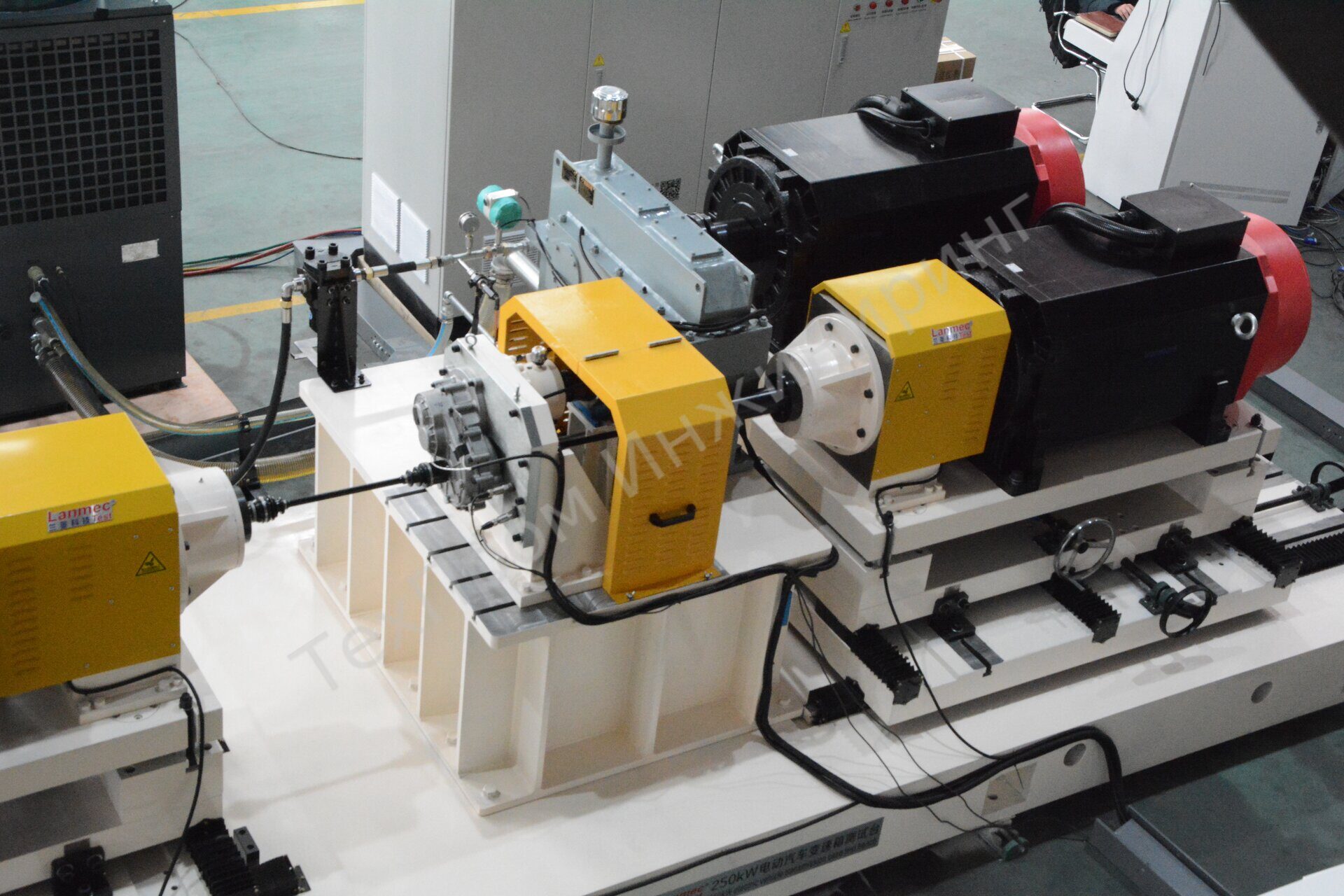

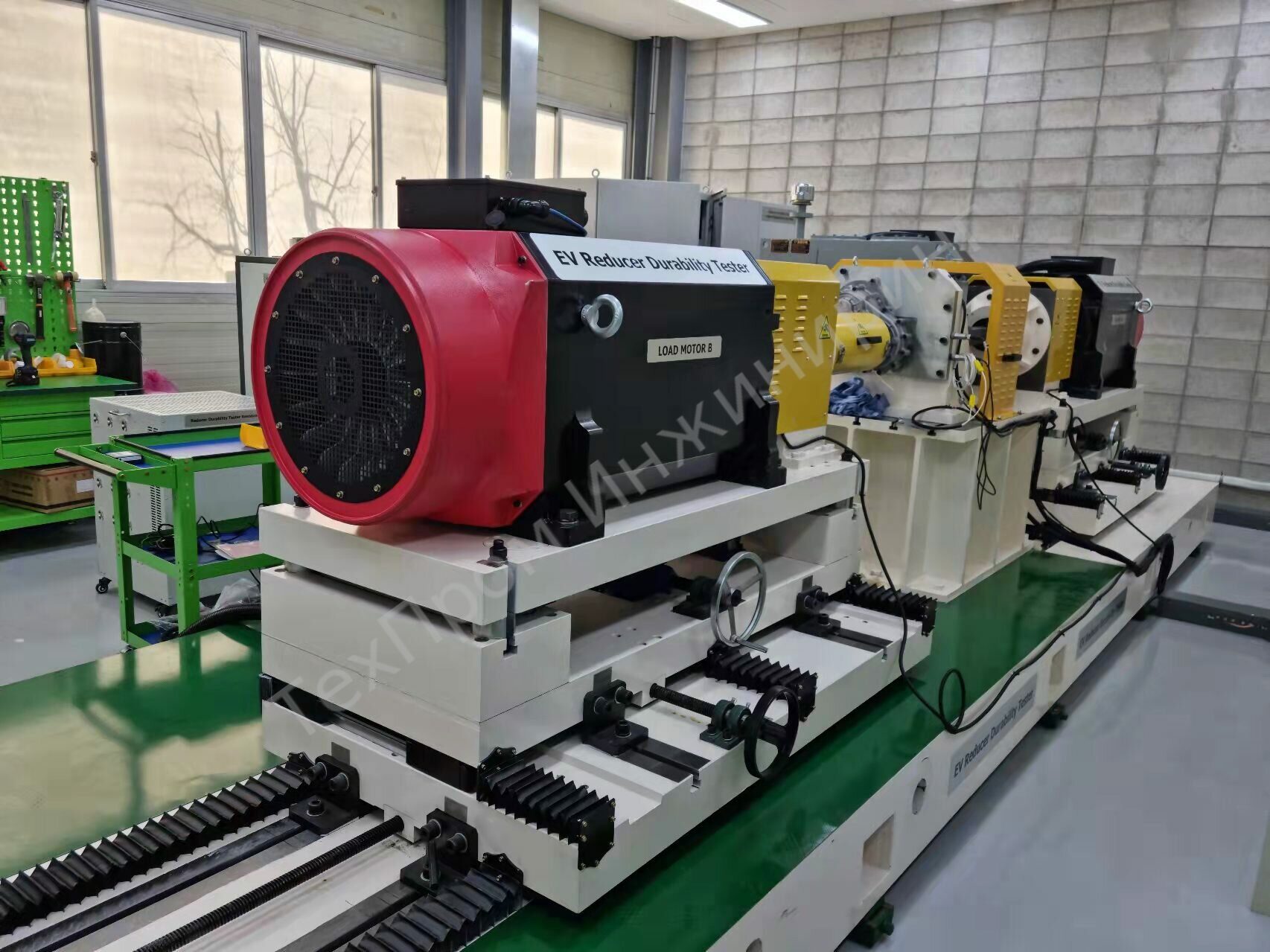

Приводной двигатель — подшипниковая опора — карданный шарнир — испытуемое изделие — универсальный шарнир — подшипниковая опора — датчик скорости и крутящего момента — планетарный редуктор — нагрузочный двигатель
Структура электрического шкафа:
Активный преобразователь частоты — преобразователь частоты нагрузки

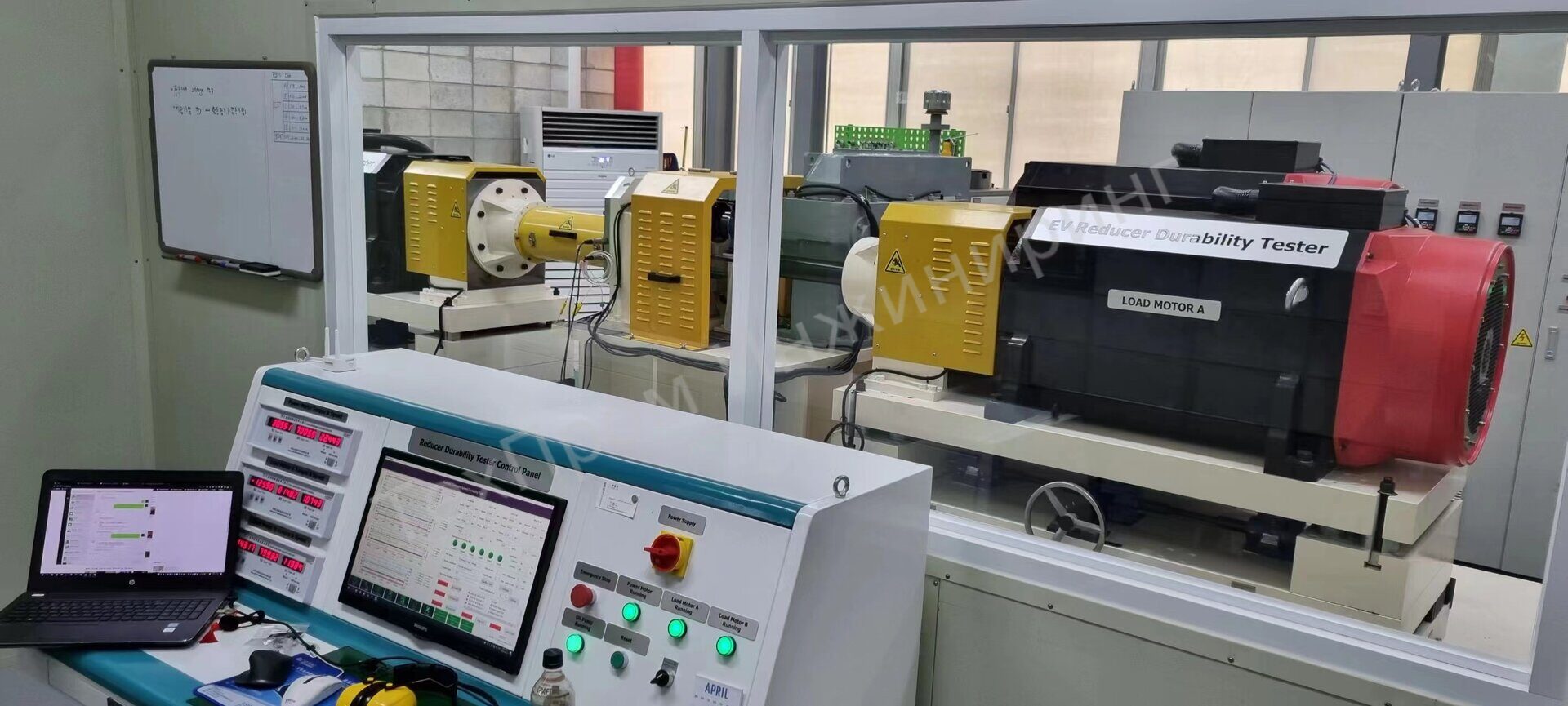

Рабочее место оператора:
Промышленный компьютер — ЖК-монитор — индикатор силы крутящего момента и скорости — индикатор температуры — индикатор герметичности —программное обеспечение
Стенд оснащён системой рекуперации, которая экономит до 50~70% электроэнергии.
Комплектация испытательного стенда:
- Планетарный редуктор (увеличение или понижение скорости и крутящего момента)- 1 шт.
- Датчик скорости измерения крутящего момента- 1 шт.
- Индикатор скорости крутящего момента- 1 шт.
- Индикаторы температуры- 4 шт.
- датчики температуры- 4 шт.
- датчик герметичности- 1 шт.
- электрошкаф- 1 шт.
- сетевой коммуникационный модуль (отвечает за связь между приборами стенда и компьютером)
- промышленный компьютер (IPC-510/AIMB-701/CPU-G1620 основная частота 2.7G/DDR3-4G/1T), клавиатура, ЖК-монитор 21”, принтер- (комплект)
- платформа монтажная Чугун- 1 шт.
- муфта силовая Двигатель-Переходной блок-Карданный шарнир Универсальный
- шарнир-переход седло-датчик выходного крутящего момента-ускоритель-двигатель нагрузки- (комплект)
- карданный вал- 1 шт.
- универсальное соединение- 1 шт.
- входной соединительный фланец редуктора- 1 шт.
- выходной соединительный фланец редуктора- 1 шт.
- подшипниковые опоры- 2 шт.
- защитный кожух- комплект
- светосигнальная лампа- 1 шт.
Наша компания предоставляет полный спектр услуг по настройке и калиброванию стенда, чтобы вы могли быть уверены в точности измерений. Мы готовы помочь вам подобрать оптимальный вариант стенда, а также ответить на любые интересующие вас вопросы.
Испытайте свою трансмиссию с нашим стендом для испытания трансмиссий и убедитесь в ее надежности и эффективности! Свяжитесь с нами прямо сейчас, чтобы получить более подробную информацию и заказать стенд.
Для точного расчета комплектации стенда для испытания трансмиссий отправьте нам заявку на info@tp-i.ru с указанием требуемых параметров (тип испытуемого изделия, габариты, параметры испытаний).
