Стенд для испытаний инверторов

Стенд для испытаний инверторов

Представляем вам наш уникальный стенд для испытаний инверторов! Этот инновационный продукт разработан специально для тестирования и проверки работоспособности инверторных устройств.

Стенд идеально подходит для использования в лабораториях, учебных заведениях и на производстве. Он обеспечивает возможность проводить различные виды испытаний, включая проверку электрических параметров, анализ динамических характеристик и тестирование на соответствие стандартам качества.

Основные преимущества нашего стенда:

•          высокая точность измерений и воспроизводимость результатов;

•          удобство и простота в использовании;

•          широкий диапазон рабочих частот и напряжений;

•          возможность подключения различных типов инверторов;

•          надёжность и безопасность эксплуатации.

1. Описание и работа ИСПЫТАТЕЛЬНОГО стенда

1.1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1. 1.1. Наименование стенда: Стенд для испытаний инверторов.

1.1.2. Модель стенда: СИИЗ1.

1.1.3. Стенд предназначен для испытания прототипов 3-х уровневых инверторов при совместной работе с синхронными электродвигателями в длительном двигательном и генераторном режиме. Стенд содержит два однотипных электродвигателя, соединенных компенсирующей муфтой.

1.1.4. Основные параметры стенда приведены в Таблице 1.

     Таблица 1

Наименование параметра

Значение

Ширина, мм

2000

Длина, мм

2800

Высота, мм

1700

Масса стенда, кг

800

Электропитание

Трехфазная сеть 380±10% В, 50 Гц

Мощность установки, кВт

38

    1.

1.1.5. Эксплуатация стенда проводится при нормальных климатических условиях в закрытых взрывобезопасных помещениях без агрессивных паров и газов.

1.2. СОСТАВ ИЗДЕЛИЯ

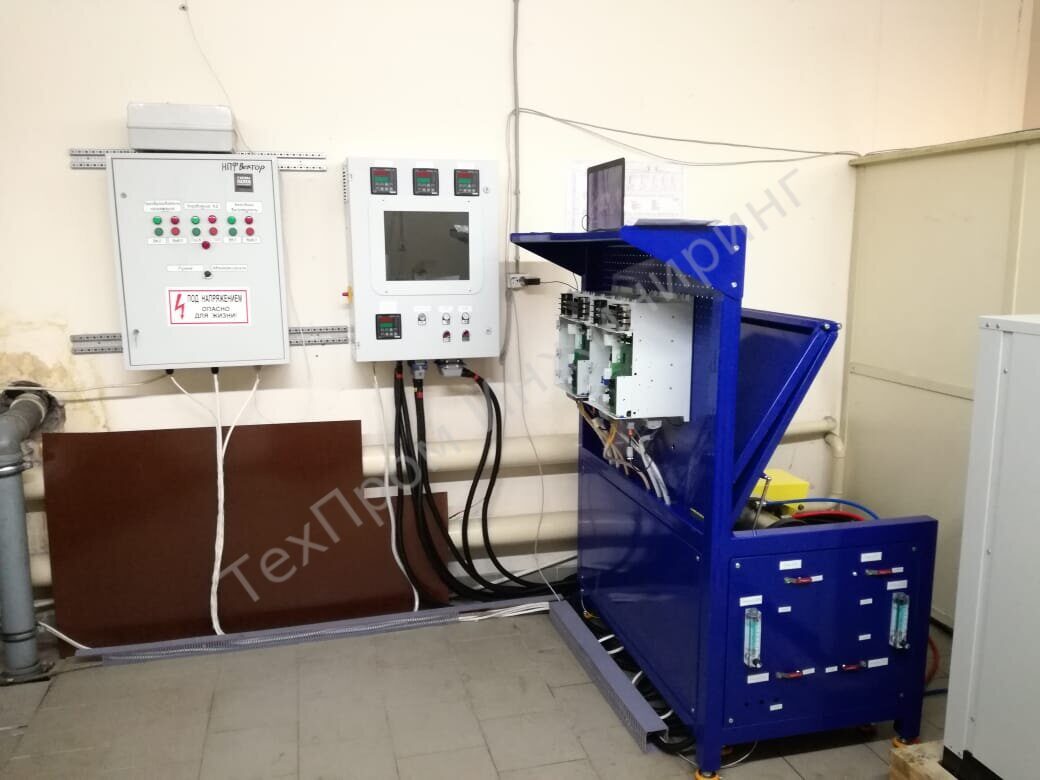

1.2.1. Стенд состоит из следующих основных частей (см. Рис. 1).

Основные части стенда для испытаний инверторов

Рис. 1 Основные части стенда.

1 - Металлоконструкции стенда; 2 - Шкаф системы защиты СД от перегрева;

3 - Устройство охлаждения (чиллер); 4 - Инвертор (испытуемое изделие Заказчика).



2. Описание и работа составных частей изделия

2.1 Металлоконструкция испытательного стенда.

Металлоконструкция стенда предназначена:

  • Для крепления двух синхронных электродвигателей.
  • Подведения, регулирования, контроля охлаждающей жидкости.
  • Защиты персонала и оборудования от вращающихся частей стенда.

 Основные узлы стенда изображены на рисунке 2.

Стенд для испытания инверторов

Рис. 2 – Внешний вид металлоконструкций испытательного стенда.

1 – Синхронный электродвигатель N1; 2 – Синхронный электродвигатель №2; 3 – Монтажная плита; 4 – Защитный кожух; 5 – Кулачковая муфта;

6 – Рама стенда; 7 – Упор; 8 – Защелка крышки стенда ;  9 – Панель управления охлаждением.



2.2. Электродвигатель №1.

               Характеристики электродвигателя указаны в таблице 2.

Таблица 2.

Номинальная мощность Pn, кВт.

Крутящий момент, Нм.

Номинальное число оборотов, об/мин.

Максимальное число оборотов, об/мин.

Момент инерции ротора, кг/м2.

Вес, кг.

S1

S6-40%

S1

S6-40%

16

16

28

40

5500

24000

0,00287

83



  1.

2.3. Кулачковая муфта.

Кулачковая муфта предназначена для передачи крутящего момента от приводного электродвигателя электродвигателю, работающему в генераторном режиме.

 Характеристики указаны в таблице 3.

Таблица 3.

Номинальный крутящий момент, Нм.

Максимальный крутящий момент, Нм.

Допускаемое смещение осей, мм.

Допускаемый перекос, град.

Вес, кг.

325

660

0,04

0,4

1,1

  1.

2.4. Панель управления охлаждением.

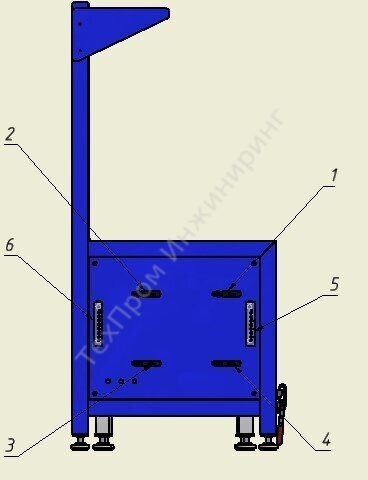

Предназначена для управления подачей, измерения температуры, контроля расхода охлаждающей жидкости. Основные элементы изображены на рис. 3.

Панель охлаждения испытательного стенда

Рис. 3. Панель управления охлаждением.

1 – Кран слива охлаждающей жидкости с СД1; 2 – Кран слива охлаждающей жидкости с СД2;

 3 – Кран подачи охлаждающей жидкости в СД2; 4 – Кран подачи охлаждающей жидкости в СД1;

5 – Расходомер с регулятором расхода СД1; 6 – Расходомер с регулятором расхода СД2.

  1.

    2.5. Шкаф системы защиты СД от перегрева.

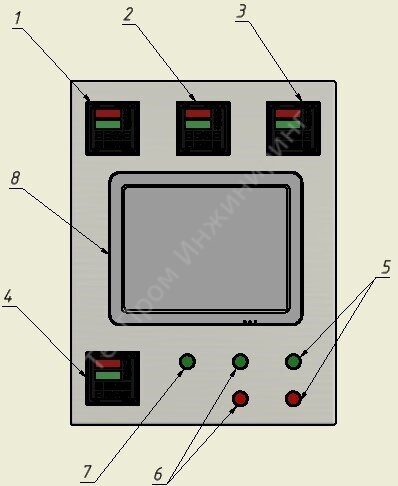

Шкаф защиты (рис 4.) предназначен для контроля и индикации температуры электромоторов и аварийного отключения стенда при перегреве или нажатии на аварийную кнопку.

Шкаф системы защиты

  Рис. 4. Шкаф системы защиты СД от перегрева.

1 – Индикатор температуры обмоток СД1, СД2; 2 – Индикатор температуры подшипников СД1; 3 – Индикатор температуры подшипников СД2;

4 – Индикатор температуры слива и подачи охлаждающей жидкости СД1,СД2; 5 – Кнопки пуск и стоп СД1; 6. – Кнопки пуск и стоп СД2;

7 – Кнопка с фиксацией вкл/выкл чиллера; 8 – Панель оператора.

  1.

    2.6. Устройство охлаждения

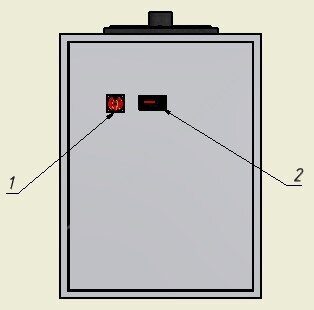

Устройство охлаждения (чиллер) (рис 5.) предназначено для поддержания заданной температуры электродвигателей. В таблице 4 приведены основные характеристики чиллера.



Таблица 4

Мощность охлаждения при tохл15/20С, tокр25С, кВт

13,8

Емкость бака, л

100

Хладагент

R407c

Рабочая жидкость

Вода, водногликолевый раствор

Потребляемая мощность, кВт

3,2

Напряжение питания, В

380

Габариты (ДхШхВ), мм

735х926х1500

Масса, кг

230



Устройство охлаждения

Рис. 5. Устройство охлаждения

 1 – Выключатель питания; 2 – Измеритель-регулятор температуры.

  1.

2.7. Средства измерения и контроля, используемые в составе стенда, приведены в таблице 5.

Таблица 5

№ п/п

Изделие

Кол-во

  1.

Измеритель-регулятор микропроцессорный

1

  1.

Датчик температуры

1

  1.

Преобразователь сигнала

1

  1.

Реле температурное

9



Не упустите возможность приобрести наш стенд для испытаний инверторов на заказ по выгодной цене! Свяжитесь с нами сегодня, и мы с радостью ответим на все ваши вопросы и поможем составить Техническое Задание.
