Индуктивный тормоз PowerLink (Гонконг)
Структурная схема
- Индукционный диск
- Шпиндель
- Муфта
- Катушки возбуждения
- Камера охлаждения
- Воздушный зазор
- Выход трубы водоснабжения
- Резервуар для масла
- Тахометр передач
- Подшипник
- Вход трубы водоснабжения
- Опорное кольцо
- Наружное кольцо
- База

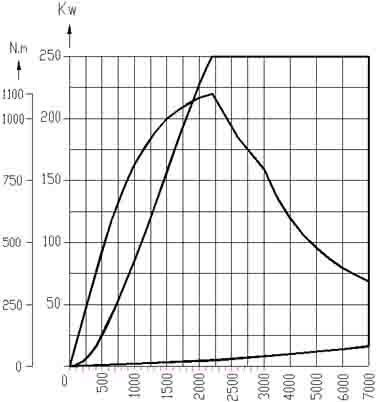

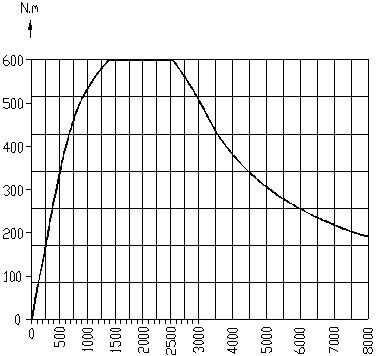

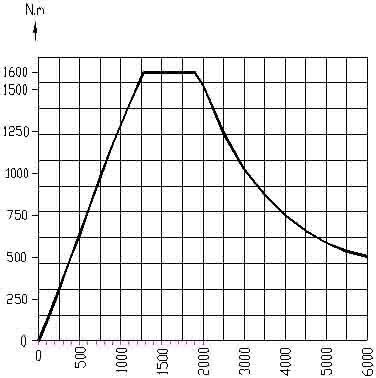

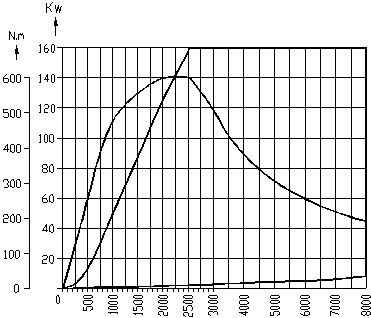

Механические характеристики
|
GW6 |
GW10 |
GW16 |
GW25 |
|
|
|
|
|
|
GW40 |
GW63 |
GW100 |
GWD100 |
|
|
|
|
|
|
GW160 |
GWD160 |
GW250H |
GW250 |
|
|
|
|
|
|
GWD250 |
GW320H |
GW320 |
GWD320 |
|
|
|
|
|
|
GW400 |
GWD400 |
GW630 |
GW800 |
|
|
|
|
|
|
GW1000 |
GW1200 |
GW1600 |
GW2000 |
|
|
|
|
|
Индуктивные тормоза обеспечивают надежную и безопасную работу вашего оборудования. Они обладают рядом преимуществ перед гидравлическими тормозами:
– Высокая эффективность: индуктивные тормоза работают на основе электромагнитной силы, что позволяет мгновенно остановить испытуемое оборудование;
– Простота установки: индуктивные тормоза легко интегрируются в существующую систему, не требуя сложных изменений;
– Экономия энергии: индуктивные тормоза потребляют меньше электроэнергии по сравнению с гидравлическими
– Безопасность: отсутствие механических деталей снижает риск поломок и аварий;
– Долговечность: индуктивные тормоза обладают высокой надежностью и продолжительным сроком службы.
Выберите индуктивные тормоза для своего оборудования и обеспечьте максимальную точность и эффективность производства!
| Охлаждение | Чистая вода, вода с примесями |
| Давление охлаждающей жидкости | 0.2-0.4Mpa |
| Температура охлаждающей жидкости на выходе | Ниже, чем 50 ℃ (давление воды регулируется в зависимости от температуры воды на выходе) |
| Расход охлаждающей жидкости | Расход воды зависит от разности температур между впуском и выпуском воды и количеством поглощенной мощности. Когда температура воды на входе 20 ℃, поток 40-50 L/kW.h |
| направление работы | По часовой стрелке или против часовой стрелки, непрерывная работа |
| Точность измерения крутящего момента | ±0.4%FS (Модельный ряд GW6~GW100)±0.2%FS (Модельный ряд GW160~GW2000) |
| Точность измерения скорости | ±1r/min |
| Датчик измерения скорости | 60 импульсов |
| Модель | Номинальная потребляемая мощность (кВт) | Номинальный крутящий момент (Нм) | Максимальная скорость (об / мин) | Момент инерции (кгм2) |
| GW6 | 6 | 25 | 12000 | 0.003 |
| GW10 | 10 | 50 | 12000 | 0.01 |
| GW16 | 16 | 70 | 12000 | 0.02 |
| GW25 | 25 | 120 | 11000 | 0.03 |
| GW40 | 40 | 160 | 10000 | 0.048 |
| GW63 | 63 | 250 | 9000 | 0.068 |
| GW100/GWВ100 | 100 | 400 | 8500 | 0.13 |
| GW160/GWВ160 | 160 | 600 | 8000 | 0.24 |
| GW250Н | 250 | 850 | 7500 | 0.60 |
| GW250/GW250 | 250 | 1100 | 6500 | 0.68 |
| GW320Н | 320 | 1100 | 6500 | 0.95 |
| GW320/GWD320 | 320 | 1500 | 6500 | 1.03 |
| GW400/GWD400 | 400 | 2200 | 5000 | 2.31 |
| GW630 | 630 | 3600 | 5000 | 4.36 |
| GW800 | 800 | 5000 | 4000 | 11.9 |
| GW1000 | 1000 | 7000 | 4000 | 19.8 |
| GW1200 | 1200 | 9000 | 4000 | 35.4 |
| GW1600 | 1600 | 11000 | 3500 | 41.6 |
| GW2000 | 2000 | 14000 | 3200 |
Размеры
| Модель | A | B | C | D | E(выход) | F(вход) | G | |||||||
| GW6 | 100 | 100 | 330 | 356 | DN32 | DN15 | 177 | |||||||
| GW10 | 180 | 120 | 330 | 370 | DN26 | DN15 | 210 | |||||||
| GW16 | 180 | 120 | 330 | 370 | DN25 | DN15 | 210 | |||||||
| GW25 | 150 | 150 | 400 | 432 | DN25 | DN20 | 212 | |||||||
| GW40 | 240 | 160 | 360 | 400 | DN32 | DN15 | 225 | |||||||
| GW63 | 240 | 160 | 360 | 400 | DN32 | DN20 | 225 | |||||||
| GW100/GWD100 | 240 | 240 | 445 | 485 | DN32 | DN25 | 266 | |||||||
| GW160/GWD160 | 300 | 300 | 480 | 520 | DN32 | DN25 | 299 | |||||||
| GW250H | 360 | 360 | 580 | 640 | DN50 | DN40 | 350 | |||||||
| GW250/GWD250 | 360 | 360 | 580 | 640 | DN50 | DN40 | 350 | |||||||
| GW320/GWD320 | 360 | 360 | 580 | 650 | DN50 | DN40 | 355 | |||||||
| GW320H | 360 | 360 | 580 | 650 | DN50 | DN40 | 355 | |||||||
| GW400/GWD400 | 400 | 400 | 630 | 700 | DN65 | DN50 | 400 | |||||||
| GW630 | 430 | 430 | 680 | 760 | DN65 | DN50 | 442 | |||||||
| GW800 | 480 | 480 | 820 | 915 | DN80 | DN65 | 513 | |||||||
| GW1000 | 550 | 550 | 905 | 1000 | DN80 | DN65 | 560 | |||||||
| GW1200 | 600 | 600 | 1030 | 1130 | DN100 | DN80 | 630 | |||||||
| GW1600 | 600 | 600 | 1105 | 1215 | DN100 | DN80 | 670 | |||||||
| Модель | H | I1 | I2 | J | K | L | M | ||||||
| GW6 | 215 | — | — | 143 | 143 | 600 | 13 | ||||||
| GW10 | 300 | — | — | 260 | 200 | 600 | 18 | ||||||
| GW16 | 300 | — | — | 260 | 200 | 600 | 18 | ||||||
| GW25 | 320 | — | — | 220 | 220 | 600 | 18 | ||||||
| GW40 | 330 | — | — | 330 | 250 | 600 | 18 | ||||||
| GW63 | 350 | — | — | 330 | 250 | 600 | 18 | ||||||
| GW100/GWD100 | 365 | 82.2 | 72.3 | 360 | 320 | 1000 | 22 | ||||||
| GW160/GWD160 | 400 | 148 | 81.5 | 390 | 380 | 1000 | 22 | ||||||
| GW250H | 470 | 184 | 101 | 485 | 450 | 1000 | 22 | ||||||
| GW250/GWD250 | 470 | 184 | 101 | 485 | 450 | 1000 | 22 | ||||||
| GW320/GWD320 | 500 | 197.5 | 108.5 | 510 | 440 | 1000 | 22 | ||||||
| GW320H | 500 | 197.5 | 108.5 | 510 | 440 | 1000 | 22 | ||||||
| GW400/GWD400 | 600 | 174 | 128 | 580 | 510 | 1000 | 28 | ||||||
| GW630 | 650 | 184 | 153 | 625 | 595 | 1000 | 28 | ||||||
| GW800 | 750 | 219 | 161 | 720 | 630 | 1500 | 28 | ||||||
| GW1000 | 800 | 240 | 177 | 800 | 700 | 1500 | 30 | ||||||
| GW1200 | 950 | 271 | 200 | 885 | 775 | 1500 | 30 | ||||||
| GW1600 | 1020 | 298 | 219 | 970 | 850 | 1500 | 30 | ||||||
