Испытательный комплекс для прочностных испытаний узлов и агрегатов вертолетов
Задача
Разработка, изготовление, поставка, подключение и настройка испытательного комплекса, состоящего из шести испытательных стендов для проведения прочностных испытаний различных узлов вертолетов (несущих лопастей, колонок лопастей вертолета и др.).
Решение
Испытательный комплекс (Рис. 1) состоит из шести стендов с асинхронными электроприводами для обеспечения циклических нагрузок на лопасти вертолета с системой измерения и управления (СИУ), скомпонованной в едином шкафу, и дополнительных трех шкафов с системами измерения для испытания других узлов.
Рис. 1
Были проведены следующие работы:
• проектирование испытательного комплекса (эскизный проект);
• разработка конструкторской документации;
• сборка;
• написание программного обеспечения;
• монтаж и пусконаладочные работы;
• отладка;
• аттестация;
• обучение технического персонала.
В шкафу СИУ (Рис. 2) находятся две системы сбора данных EDX-100A по 32 измерительных канала, персональный компьютер и многоканальная плата ввода/вывода NI6259. ПК в шкафу СИУ производит синхронный сбор данных со всех датчиков, анализирует данные, калибрует и отправляет на рабочее место оператора. СИУ также производит управление частотой вращения электродвигателя для выхода на резонансную частоту колебания лопасти вертолета.
Рис. 2
В остальных трех шкафах находится только система измерения EDX-100A.

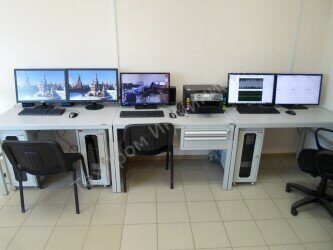

В отдельном отгороженном от цеха помещении находятся три рабочих места оператора (Рис. 3). Все шкафы и рабочие места объединены в единую сеть. Таким образом любой оператор может работать с любой СИУ, входящей в состав испытательного комплекса.
Рис. 3

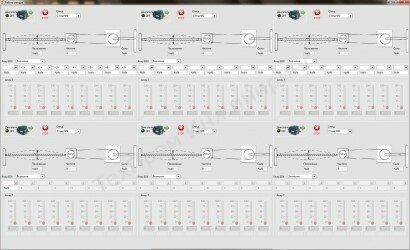

Сбор данных и управление стендами происходит с помощью специализированного программного обеспечения (Рис. 4). ПО является оптимизированным под данный проект вариантом программного обеспечения.
Рис. 4
