Испытательный стенд для проверки трубок на герметичность воздухом высокого давления в водяной ванне

   Предлагаем для ознакомления один из вариантов исполнения стенда для проверки трубок на герметичность. Специалисты нашей компании спроектируют и изготовят испытательный стенд по Вашему техническому заданию.

Описание работы испытательного стенда (элементы стенда показаны на Рис.1):

Испытуемое изделие помещается в испытательную ванну, заполненную жидкостью (например: вода). При помощи гибкого рукава изделие подключается к компрессорной установке стенда.

Компрессор поддерживает рабочее давление в ресивере. Из ресивера подача идет на регулятор давления, далее на кран подачи и испытуемое изделие.  Испытательный стенд включает в себя предохранительные клапаны и защиту от перегрузки и перегрева компрессорной установки.

Контроль целостности испытуемого изделия – визуальный. Для облегчения контроля в испытательной ванне присутствует круговая подсветка проверяемого изделия. Крышка ванны выполнена из прозрачного материала.

Регулировка величины давления в испытуемом изделии осуществляется оператором при помощи регулятора давления, контроль давления производится при помощи манометра.

Все органы управления установкой вынесены на пульт управления, который для удобства контроля проверяемого изделия расположен на корпусе испытательной ванны.

После проведения испытания нагнетенный воздух сбрасывается с помощью крана сброса через шумоглушитель.

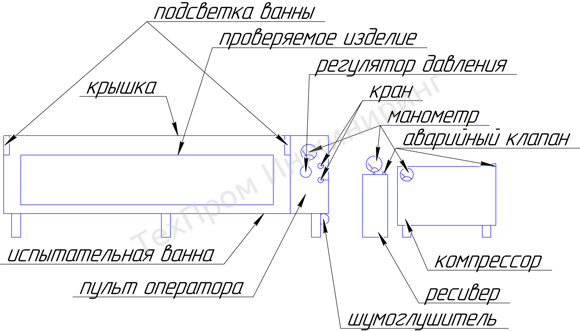

Рис.1 Элементы испытательного стенда*

Испытательный стенд для проверки герметичности трубок — это инновационное решение, которое обеспечивает надёжность и безопасность работы оборудования. Наш стенд разработан с учётом всех требований и стандартов качества, что гарантирует точность результатов испытаний.

   Основные преимущества нашего испытательного стенда:

1. Высокая точность измерений: благодаря использованию современных технологий и оборудования, наш стенд обеспечивает максимальную точность результатов испытаний.
2. Простота использования: интуитивно понятный интерфейс и лёгкость настройки стенда делают процесс тестирования максимально удобным и быстрым.
3. Универсальность: стенд подходит для тестирования различных типов трубок и материалов, что позволяет использовать его в различных отраслях промышленности.
4. Безопасность: стенд оснащён всеми необходимыми системами защиты, что гарантирует безопасность оператора и окружающей среды во время проведения испытаний.

   Применение нашего испытательного стенда позволит Вам повысить качество продукции, снизить риск возникновения аварийных ситуаций и укрепить репутацию Вашей компании на рынке.

Свяжитесь с нами сегодня, чтобы узнать больше о нашем стенде и заказать его для Вашего предприятия!

Оформить заказ на стенд для проверки на герметичность Вы можете прислав нам запрос на info@tp-i.ru, или позвонив нам по телефону +7 (495) 476-58-85
