Описание
Гидравлический пресс с автоматическим удержанием усилия — это инновационное оборудование, которое обеспечивает надёжное и безопасное сжатие различных материалов и удержание заданной нагрузки в течение установленного времени. Пресс оснащён автоматической системой удержания усилия, которая гарантирует стабильность процесса и исключает возможность аварийных ситуаций.
Основные преимущества гидравлического пресса с автоматическим удержанием усилия:
-
высокая точность и повторяемость результатов;
-
безопасность работы оператора;
-
сокращение времени цикла и повышение производительности;
-
снижение энергопотребления;
-
простота обслуживания и ремонта.
Гидравлический пресс с автоматическим удержанием усилия широко применяется в различных отраслях промышленности, таких как автомобильная, машиностроительная, металлургическая и других. Оборудование позволяет оптимизировать производственные процессы, повысить качество продукции и снизить издержки производства.
1. Описание пресса гидравлического.
Наименование: гидравлический пресс с функцией автоматического удержания заданной нагрузки.
Модель пресса: в соответствии с техническим заданием.
Отличительная особенность данного модельного ряда- автоматическая система поддержания заданного усилия в течение установленного времени.
1.1 Технические характеристики гидравлического пресса.
Основные технические характеристики приведены в Таблица 1.
Таблица 1 Основные технические характеристики гидравлического пресса
2. Устройство и работа составных частей пресса гидравлического
2.1 Состав изделия
Внешний вид пресса показан на Рис. 1, состоит из следующих основных частей:
 |
1. Рама силовая
2. Гидроцилиндр
3. Шкаф электрический
4. Гидростанция
5. Траверса верхняя
6. Стойка
7. Плита стола
8. Траверса нижняя
9. Болт М20х50.10.9
|

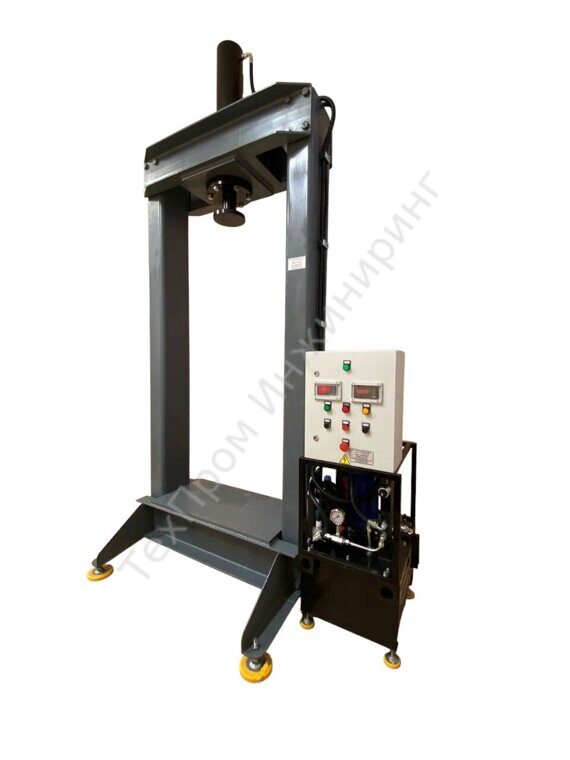

Рис.1 Внешний вид гидравлического пресса
2.2 Силовая рама
Силовая рама разборная на болтовых соединениях, что позволяет установить пресс в любом месте, не зависимо от размеров дверных проёмов и т.п.
2.3 Гидравлическая станция.
Принцип работы.
Масло из маслобака через сетчатый всасывающий фильтр с помощью мотор-насосной группы нагнетается через клапанной блок в гидроцилиндр. Клапанной блок состоит из предохранительного, редукционного клапанов, гидрораспределителя. Предохранительный клапан предназначен для защиты пресса от перегрузки и отрегулирован на заводе изготовителе, регулировка пользователем запрещена. Редукционный клапан позволяет пользователю производить регулировку давления в пределах 5-200 бар. Распределитель с электрическим управлением имеет три положения: А, В и нейтральное. В положение А гидроцилиндр выдвигается, в положении В задвигается, в нейтральном положении происходит удержание положения гидроцилиндра, а рабочая жидкость через фильтр стекает обратно в бак. Гидрозамок позволяет удерживать положение гидроцилиндра при отключенном насосе.
Рис. 2 Гидравлическое оборудование
2.4 Шкаф управления гидравлическим прессом.
Основные функции шкафа управления:
- защита электродвигателя насоса от короткого замыкания и от перегрузки по току;
- визуальное отображение состояния гидростанции;
- автоматическая подкачка при падении давления ниже уставки прибора ТРМ1 во
время работы станции;
- отсчёт времени нахождения гидроцилиндра (ГЦ) под давлением, при окончании
отсчёта происходит возврат ГЦ в исходное состояние.
 |
1. Кулачковый выключатель питания
2. Индикатор «СЕТЬ»
3. Измеритель-регулятор давления
4. Таймер
5. Индикатор «Работа»
6. Индикатор «Авария»
7. Кнопка «Втягивание»
8. Индикатор «Насос включен»
9. Кнопка «Стоп»
10. Кнопка «Выдвижение»
11. Кнопка «АВАРИЯ»
|
-Индикатор (рис.3 поз.2) «СЕТЬ» сигнализирует о наличии напряжения питания;
-Индикатор красного цвета (рис.3 поз.6) «АВАРИЯ» сигнализирует о срабатывании тепловой защиты двигателя;
-Индикатор жёлтого цвета (рис.3 поз.8) «НАСОС ВКЛЮЧЕН» сигнализирует о работающем электродвигателе насоса;
- Индикатор зелёного цвета (рис.3 поз.5) «РАБОТА» сигнализирует о включении станции в автоматическом режиме набора и поддержания заданного давления;
- Кнопка (рис.3 поз.10) «ВЫДВИЖЕНИЕ» включает электродвигатель насоса и гидрораспределитель (ГР). Шток ГЦ должен выдвигаться. При отпускании кнопки движение продолжается до набора заданного давления;
- Кнопка (рис.3 поз.7) «ВТЯГИВАНИЕ» так же запускает электродвигатель насоса, но другой соленоид ГР. Шток ГЦ начнёт втягиваться. При её нажатии во время выдвижения штока, он начнёт втягиваться обратно и индикатор «РАБОТА» погаснет;
- Кнопка «СТОП» (рис.3 поз.9) останавливает движение штока ГЦ в любой момент времени, сбрасывает таймер и отключает автоматическую подкачку давления;
- Прибор ТРМ1 (рис.3 поз.3) предназначен для отображения значения, измеренного датчиком давления в системе. При превышении уставки на величину гистерезиса отключает насос, а при снижении значения ниже уставки на величину гистерезиса происходит подкачка.
