Гидравлический пресс с функцией автоматического удержания заданной нагрузки

Гидравлический пресс с автоматическим удержанием усилия — это инновационное оборудование, которое обеспечивает надёжное и безопасное сжатие различных материалов и удержание заданной нагрузки в течение установленного времени. Пресс оснащён автоматической системой удержания усилия, которая гарантирует стабильность процесса и исключает возможность аварийных ситуаций.

Основные преимущества гидравлического пресса с автоматическим удержанием усилия:

• высокая точность и повторяемость результатов;

• безопасность работы оператора;

• сокращение времени цикла и повышение производительности;

• снижение энергопотребления;

• простота обслуживания и ремонта.

Гидравлический пресс с автоматическим удержанием усилия широко применяется в различных отраслях промышленности, таких как автомобильная, машиностроительная, металлургическая и других. Оборудование позволяет оптимизировать производственные процессы, повысить качество продукции и снизить издержки производства.

1. Описание пресса гидравлического.

Наименование: гидравлический пресс с функцией автоматического удержания заданной нагрузки.

Модель пресса: в соответствии с техническим заданием.

Отличительная особенность данного модельного ряда- автоматическая система поддержания заданного усилия в течение установленного времени.

1.1 Технические характеристики гидравлического пресса.

Основные технические характеристики приведены в Таблица 1.

Таблица 1 Основные технические характеристики гидравлического пресса

2. Устройство и работа составных частей пресса гидравлического

2.1 Состав изделия

        Внешний вид пресса показан на Рис. 1, состоит из следующих основных частей:

1. Рама силовая 2. Гидроцилиндр 3. Шкаф электрический 4. Гидростанция 5. Траверса верхняя 6. Стойка 7. Плита стола 8. Траверса нижняя 9. Болт М20х50.10.9

Рис.1 Внешний вид гидравлического пресса

2.2 Силовая рама

            Силовая рама разборная на болтовых соединениях, что позволяет установить пресс в любом месте, не зависимо от размеров дверных проёмов и т.п.

2.3 Гидравлическая станция.

Принцип работы.

       Масло из маслобака через сетчатый всасывающий фильтр с помощью мотор-насосной группы нагнетается через клапанной блок в гидроцилиндр. Клапанной блок состоит из предохранительного, редукционного клапанов, гидрораспределителя. Предохранительный клапан предназначен для защиты пресса от перегрузки и отрегулирован на заводе          изготовителе, регулировка пользователем запрещена. Редукционный клапан позволяет пользователю производить регулировку давления в пределах 5-200 бар. Распределитель с электрическим управлением имеет три положения: А, В и нейтральное. В положение А гидроцилиндр выдвигается, в положении В задвигается, в нейтральном положении происходит удержание положения гидроцилиндра, а рабочая жидкость через фильтр стекает обратно в бак. Гидрозамок позволяет удерживать положение гидроцилиндра при отключенном насосе.

Рис. 2 Гидравлическое оборудование

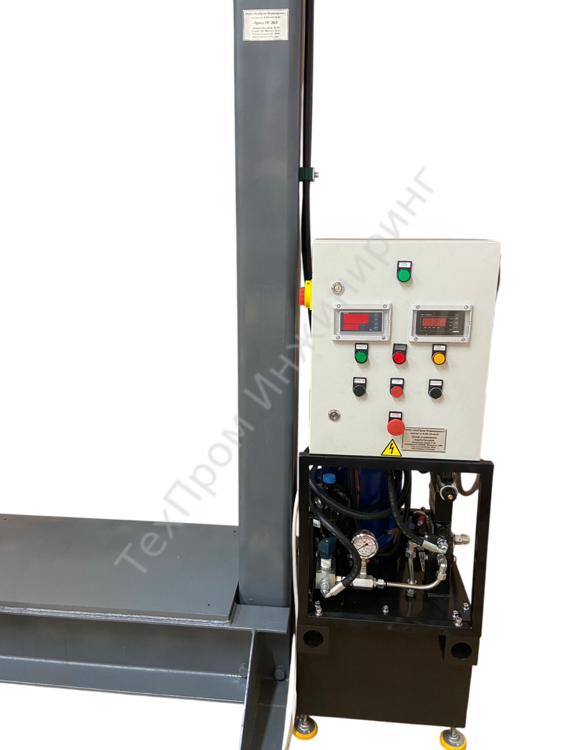

2.4 Шкаф управления гидравлическим прессом.

Основные функции шкафа управления:

- защита электродвигателя насоса от короткого замыкания и от перегрузки по току;

- визуальное отображение состояния гидростанции;

- автоматическая подкачка при падении давления ниже уставки прибора ТРМ1 во

время работы станции;

- отсчёт времени нахождения гидроцилиндра (ГЦ) под давлением, при окончании

отсчёта происходит возврат ГЦ в исходное состояние.

1. Кулачковый выключатель питания 2. Индикатор «СЕТЬ»  3. Измеритель-регулятор давления  4. Таймер  5. Индикатор «Работа» 6. Индикатор «Авария» 7. Кнопка «Втягивание» 8. Индикатор «Насос включен» 9. Кнопка «Стоп» 10. Кнопка «Выдвижение» 11. Кнопка «АВАРИЯ»

-Индикатор (рис.3 поз.2) «СЕТЬ» сигнализирует о наличии напряжения питания;

-Индикатор красного цвета (рис.3 поз.6) «АВАРИЯ» сигнализирует о срабатывании тепловой защиты двигателя;

-Индикатор жёлтого цвета (рис.3 поз.8) «НАСОС ВКЛЮЧЕН» сигнализирует о работающем электродвигателе насоса;

- Индикатор зелёного цвета (рис.3 поз.5) «РАБОТА» сигнализирует о включении станции в автоматическом режиме набора и поддержания заданного давления;

- Кнопка (рис.3 поз.10) «ВЫДВИЖЕНИЕ» включает электродвигатель насоса и гидрораспределитель (ГР). Шток ГЦ должен выдвигаться. При отпускании кнопки движение продолжается до набора заданного давления;

- Кнопка (рис.3 поз.7) «ВТЯГИВАНИЕ» так же запускает электродвигатель насоса, но другой соленоид ГР. Шток ГЦ начнёт втягиваться. При её нажатии во время выдвижения штока, он начнёт втягиваться обратно и индикатор «РАБОТА» погаснет;

- Кнопка «СТОП» (рис.3 поз.9) останавливает движение штока ГЦ в любой момент времени, сбрасывает таймер и отключает автоматическую подкачку давления;

- Прибор ТРМ1 (рис.3 поз.3) предназначен для отображения значения, измеренного датчиком давления в системе. При превышении уставки на величину гистерезиса отключает насос, а при снижении значения ниже уставки на величину гистерезиса происходит подкачка.
